펌프 게이트 (Pump Gate)®

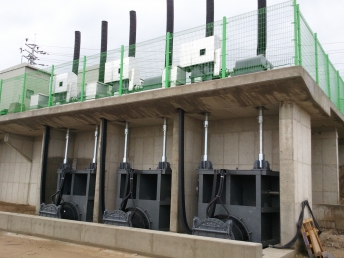

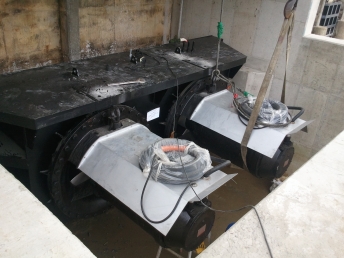

펌프게이트®(펌프일체형수문)는 수중펌프를 수문에 탑재하여 일체화시킨 배수설비로서 종래의 유수지 및 배수장 시설이 필요 없으며 기존 수로의 수문에 펌프를 설치하여 수문과 펌프기능을 동시에 수행하는 신개념 배수설비로서 다수의 특허기술이 결합되었으며, NET 방재신기술  2021-35호) 지정을 받았습니다.

펌프일체형수문(특허등록)은 일반적인 펌프일체형수문에 대한 것이고, 현장 여건에 따라 저수가능한 펌프게이트®와 회동개폐가 가능한 펌프게이트®등을 적용 할 수 있습니다.

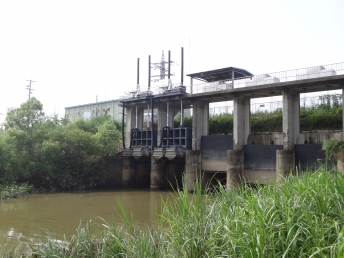

국내 최초로 현장에 적용하였으며, 국내외 111소 펌프장에 285대의 펌프(2023.06)를 설치 성공적으로 운영하고 있습니다.
  • 별도의 유수지 및 배수장 시설이 필요 없음.
  • 유수지 및 배수장 부지가 필요 없음.
  • 수문의 승강으로 펌프 유지관리가 간단함.
  • 배수장이 없으므로 토목구조물이 소규모임.
  • 시공이 간단하고 공기가 단축됨.
  • 종래의 배수펌프장에 비하여 공사비 대폭절감 (40%)
  • 입축 및 횡축 펌프게이트® 치수표 및 펌프성능자료는 자료실의 카다로그폴더에 등재함.
  • 고객명 :
  • 사업명 :
  • 연락처: 성명, 전화, 팩스, e-mail
  • 토출유량 Q = t/min, t/sec
  • 전력: Voltage, Hz
  • 재질관련: 해수접촉여부
  • 내수측 LWL, HWL
  • 외수측 LWL, HWL
  • 수로크기(폭 x 높이), 바닥높이
입축펌프 (양정 7m - 13m)
H P G - 2 C V - 900 S
HPG = Hasuh Pump Gate
Nos of Pump (1수문에 설치하는 펌프대수) = 1, 2대
Direction of Pressure (압력방향) C= Counter(역압), P= Positive(정압)
Pump Mounting Direction (펌프축형식) V= Vertical(입축)
Pump Dia. (펌프구경) = 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1350, 1500, 1650, 1800, 2000mm
Gate Materials (수문재질) S= STS304, C= SS400 w/Galvanized
횡축펌프 (양정 7m 이내)
H P G - 2 C H - 1,500 S
HPG = Hasuh Pump Gate
Nos of Pump (1수문에 설치하는 펌프대수) = 1, 2, 3, 4대
Direction of Pressure (압력방향) C= Counter(역압), P= Positive(정압)
Pump Mounting Direction (펌프축형식) H= Horizontal(횡축)
Pump Dia. (펌프구경) = 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1350, 1500, 1650, 1800, 2000mm
Gate Materials (수문재질) S= STS304, C= SS400 w/Galvanized
