  • 수문

좌우회동개폐 펌프게이트®

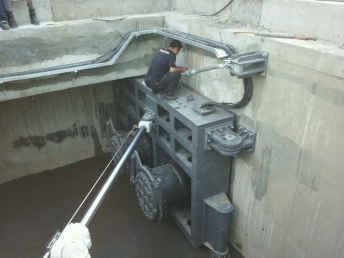

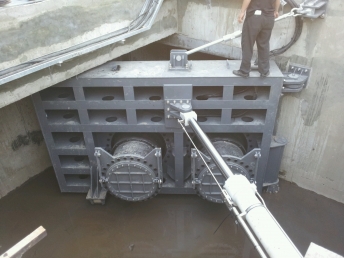

하수관로가 용량부족으로 자연배수량을 감당하지 못하여 역류하는 현상이 최근 빈번하게 발생하고 있다. 이를 해결하기 위하여 하수관로에 수평으로 개폐되는 펌프게이트®를 지하에 부설하여 하수관로의 수위가 상승하면 수문으로 관로를 닫고 펌프로 강제배수하고 수위가 내려가면 자연배수 시킨다. 다수의 특허기술이 결합되었으며, NET 방재신기술(제2021-35호) 지정을 받았습니다.
  • 수문본체를 상하개폐 대신 유압을 이용하여 밀고 당겨 개폐시킴.
  • 자동비를 강제로 개폐시켜 확실한 개폐를 구현할 수 있음.
  • 펌프게이트®를 형성하여 개폐시킬 수 있음.
  • 수문본체를 상하로 개폐할 수 없는 제약이 있는 장소.
    (예, 지하 배수로 수문, 주차장 지하의 수문, 철로변 수문 등)
  • 수문개폐장치의 상부돌출로 주위경관을 배려해야 하는 장소
    (예, 도심지, 관광지)
  • 관리교를 설치해야 하는 개폐높이가 높은 수문을 하수관거용 수문으로 설치
    공사비 대폭 저감.(예, 하천, 강변)
  • 수문의 개폐구동은 전동식과 유압식이 있음.

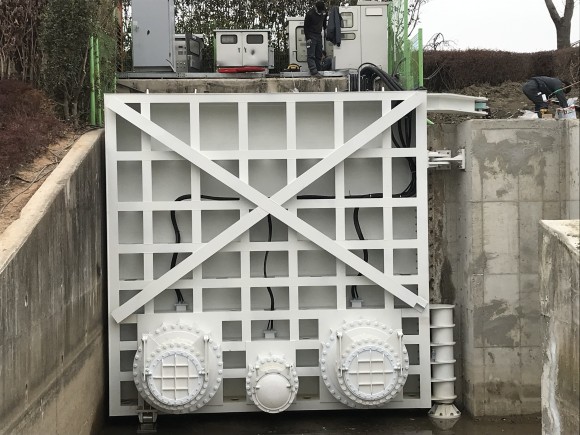

  • 펌프게이트® 탑재한 하수관거용 펌프일체형수문
    횡축펌프 : 300mm ~ 1,500mm
  • 개폐장치는 Wire Drum Type Hoist가 주로 사용
일반 좌우회동개폐용 수문 = BOX 크기 (B x H)
펌프게이트용 좌우회동개폐 수문
H S P G - 2 C H - 900 S
HPG = Hasuh Swing Pump Gate
Nos of Pump (1수문에 설치하는 펌프대수) = 1, 2, 3, 4대
Direction of Pressure (압력방향) C=Counter (역압), P=Positive (정압)
Pump Mounting Direction (펌프축형식) H=Horizontal (횡축), V=Vertical (입축)
Pump Dia. (펌프구경) = 300, 400, 500, 600, 700, 800, 900, 1,000, 1,200, 1,350, 1,500mm
Gate Materials (수문재질) S=STS304, C=SS400 w/Galvanized
