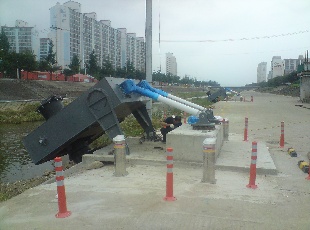

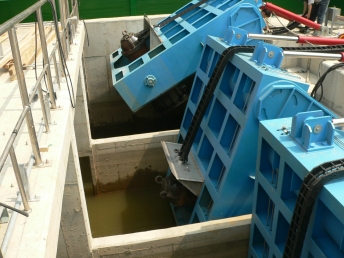

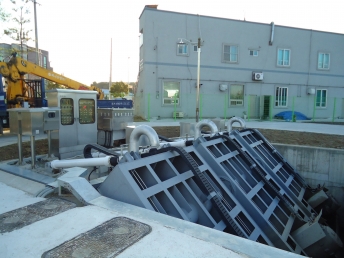

힌지식 펌프게이트 (Hinged Pump Gate)®
자동비(Flap Gate) 형상의 힌지식 수문본체의 상부에 주축과 구조물 상부에 회동축을 형성하고, 수문본체의 상부힌지와 구조물에 구동축을 형성하여 회동축을 중심으로 구동축과 연동하여 원호를 그리며 수문본체를 회동하는 수문으로서 펌프를 일체화한 것이 힌지식 펌프게이트®입니다. 다수의 특허기술이 결합되었으며, 조달우수제품(제2018056호), 성능인증(제14-289호) 지정을 받았습니다.
  • 수문본체를 상하개폐 대신 힌지축을 중심으로 회동하여 개폐시킴.
  • 자동비를 강제로 개폐시켜 확실한 개폐를 구현할 수 있음.
  • 펌프게이트®를 형성하여 개폐시킬 수 있음.
  • 수문본체를 상하로 개폐할 수 없는 제약이 있는 장소.
    (예, 지하 배수로 수문, 주차장 지하의 수문, 철로변 수문등)
  • 수문개폐장치의 상부돌출로 주위경관을 배려해야 하는 장소
    힌지식 수문을 설치 경관과 조화 (예, 도심지, 관광지)
  • 관리교를 설치해야 하는 개폐높이가 높은 수문을 힌지식으로 설치
    공사비 대폭 저감.(예, 하천, 강변)
  • 수문의 개폐구동은 전동식과 유압식이 있음

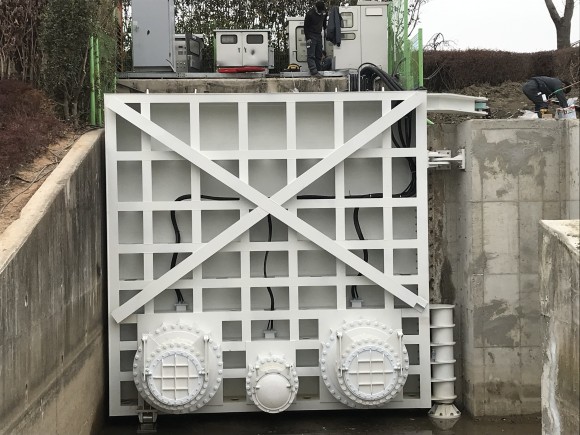

  • 펌프게이트®를 탑재한 힌지식 수문
    횡축펌프: 300mm - 2000mm
  • 일반 힌지식 수문 = BOX 크기 (B x H)
  • 펌프게이트용 힌지식 수문
  • 특허 10-1293518호
  • 품질인증 (Q-Mark) 제품
  • 다양한 현장 여건 설치가능 - 좌우 회동 개폐 작동
  • 환경 친화적 배수설비
  • 스러스트 지구 적용
일반 힌지식 수문 = BOX 크기 (B x H)
H H P G - 2 C H - 900 S
HHPG = Hasuh Hinged Pump Gate
Nos of Pump (1수문에 설치하는 펌프대수) = 1, 2, 3대
Direction of Pressure (압력방향) C= Counter (역압), P= Positive (정압)
Pump Mounting Direction (펌프축형식) H= Horizontal(횡축), V= Vertical(입축)
Pump Dia. (펌프구경) = 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1350, 1500, 1650, 1800, 2000mm
Gate Materials (수문재질) S= STS304, C= SS400 w/Galvanized





● 외수위<내수위
- 힌지식 펌프게이트®로 수문을 개방시켜서 내수를 자연흐름으로 외수측으로 배수시키며, 수문상부 구축물이 없어서 주변경관을 해치지 않음.







● 외수위>내수위
- 외수의 역류를 차단하기 위하여 힌지식 펌프게이트®로 수로를 완전 폐쇄시킴.
- 일정 수위에 도달하면 펌프와 제진기를 구동하여 내수를 강제배수시킴.
- 외수위가 일정수위 아래로 하강하면 수문을 개방하여 내수를 다시 자연배수시킴.
